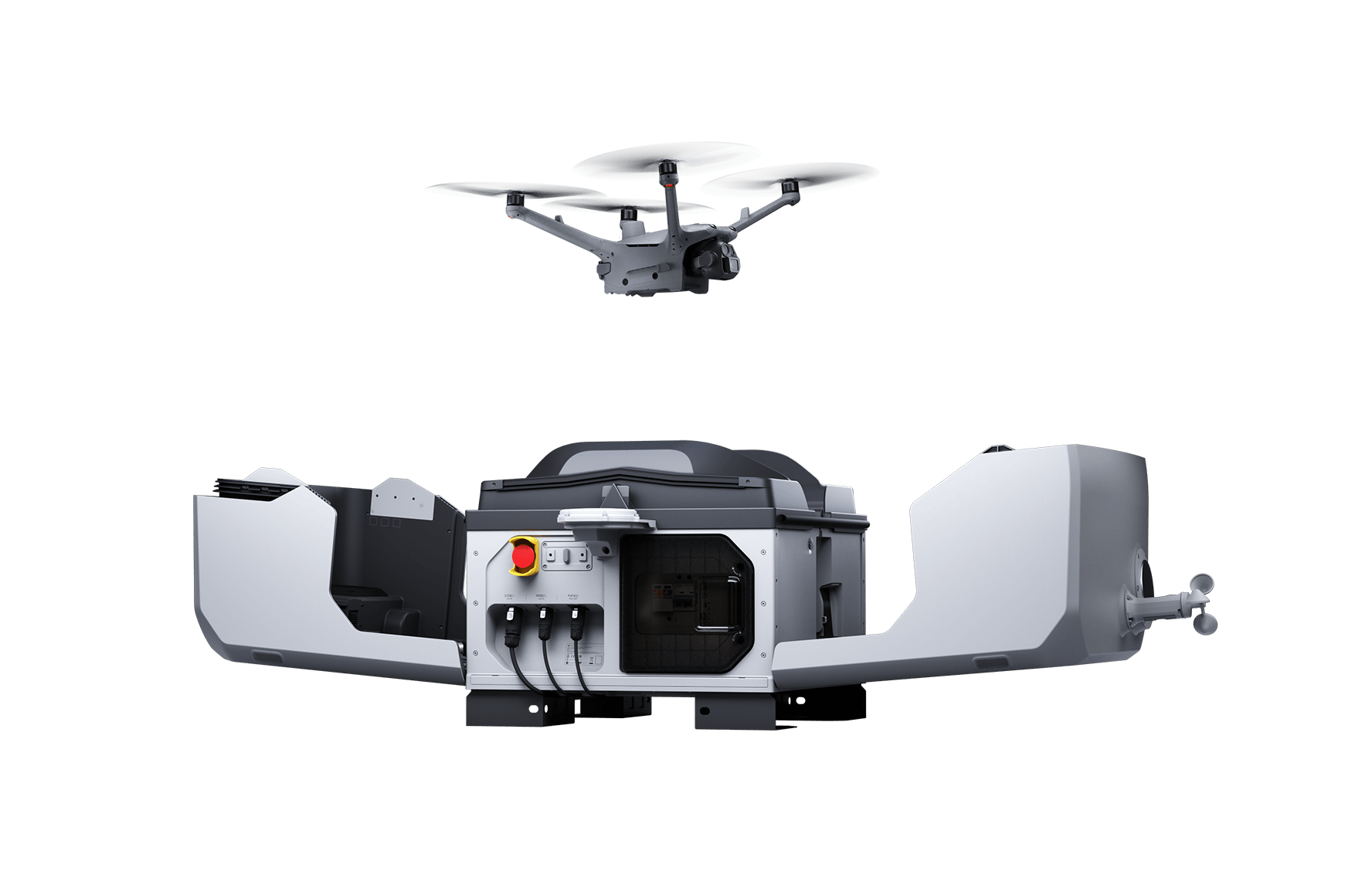

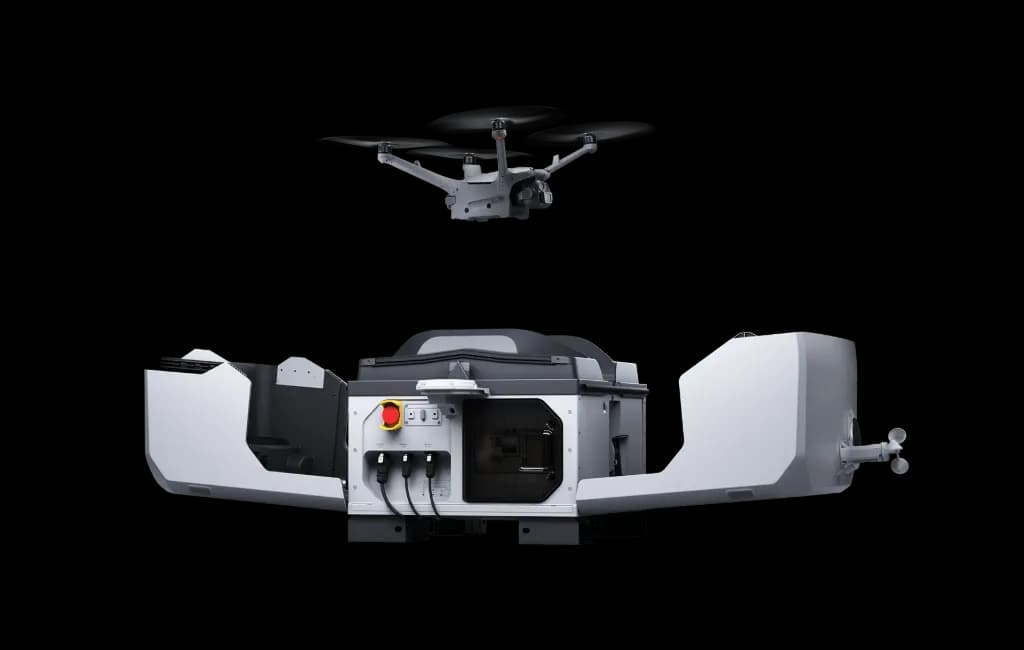

DOCK 3 (M4TD)
Produktbeschreibung
Lieferumfang7 Positionen
- 1x Dock 3 inkl. Erdungsdraht
- 1x Windmessmodul zur Erfassung der Windgeschwindigkeit
- 4× Erweiterungsbolzen
- 1× Ethernet-Kabelverbinder
- 1× Netzkabelverbinder
- 6× Aderendhülsen
- Schrauben und Montage-Werkzeug
Auf Anfrage – je nach Konfiguration abweichend
Kostenlose Live-Demo in DE, 299,- € in CH, 199,- € in AT (Preise exkl. 19 % USt., Versand inkl.)
Erhalte Lageinformationen, noch bevor die ersten Kräfte eintreffen
- 01Alarmierung
- 02Drohnentransport
- 03Personal vor Ort
- 04Aufbau
- 05Start
- 06Anflug
- 07Livebild
- 08Lage
- 09Anfahrt
- 01Alarmierung
- 02Freigabe
- 03Start
- 04Anflug
- 05Livebild
- 06Lage
- 07Anfahrt
- 01
Alarmierung
Ein Ereignis wird gemeldet – über die Leitstelle, einen Notruf oder eine Meldung von der Einsatzstelle. Der Ort liegt im Einsatzradius der Dock.
- 02
Freigabe durch die Einsatzleitung
Die Einsatzleitung gibt die Mission frei. Für bekannte Abschnitte liegen vordefinierte Routenpunkte bereit, geflogen wird teilautomatisiert unter Aufsicht eines Fernpiloten.
- 03

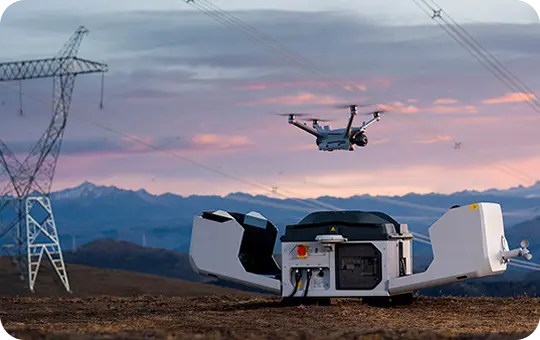

Start aus der Dock
Die Dock öffnet, die Matrice 4TD startet. Am Standort selbst muss dafür niemand sein – die Dock 3 hat die Drohne geladen und startbereit gehalten.
- 04
Anflug
Die Drohne fliegt die Route zur Einsatzstelle ab – bei Tag mit Weitwinkel- und Telekamera, bei Nacht mit Wärmebild.
- 05

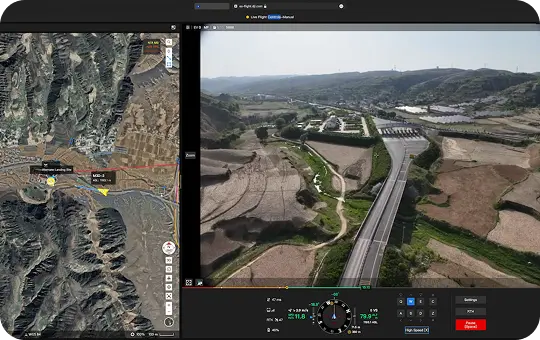

Livebild in der BOS-Cloud
Livebild und Sensordaten stehen der Einsatzleitung in der BOS-Cloud imEinsatz zur Verfügung – noch während die Kräfte anfahren.
- Livestream auf der Live-Karte
- Nahezu verzögerungsfrei per WebRTC
- Auch in der App für mobile Kräfte
- Automatische Zuordnung zum Einsatz
- 06
Lage beurteilen
Aus der Luft lässt sich früh einordnen, was am Boden erst nach dem Eintreffen sichtbar wäre – zum Beispiel:
- genaue Position des Ereignisses
- Zufahrten und Verkehrsbehinderungen
- Ausbreitung eines Brandes
- Wärmequellen
- Personen im Gelände
- 07
Informiert anfahren
Die Einsatzkräfte erhalten vorab ein detailliertes Lagebild statt einer bloßen Ortsangabe. Die Drohne kehrt in die Dock zurück, lädt und ist für den nächsten Einsatz bereit.
Landkreis Oder-Spree: Lageerkundung entlang der BAB 12
Das erste Projekt des Landkreises Oder-Spree gilt der Lageerkundung entlang eines Bauabschnitts der BAB 12 im Bereich Fürstenwalde. Durch die laufende Baustelle können sich die Anfahrtswege für Rettungskräfte regelmäßig ändern. Zentrale Routenpunkte entlang der Autobahnkilometrierung sowie markante Infrastrukturobjekte – darunter die Dehmseebrücke – wurden vordefiniert und können gezielt angeflogen werden, um Unfallstellen präzise zu lokalisieren und der Einsatzleitung frühzeitig ein aktuelles Lagebild bereitzustellen.
- Flugstrecke bis zum Baustellenabschnitt
- 1,4 kmFlugstrecke bis zum Baustellenabschnitt
- geschätzte Flugzeit
- 1:51 mingeschätzte Flugzeit
- einsatzbereit
- 24/7einsatzbereit
Erweiterte DJI Dock-Integration
Neben klassischen DJI Enterprise Drohneneinsätzen unterstützt die BOS-Cloud auch automatisierte Einsatzszenarien mit DJI Dock-Systemen.
- Automatischer Dispatch
- Je nach Konfiguration startet die Dock nach einer Alarmierung automatisch — oder fordert vor Missionsbeginn eine manuelle Freigabe an.
- Pre-Flight-Checkliste
- Die wichtigsten Punkte für den sicheren Betrieb des Dock-Systems — geprüft vor jedem Start.

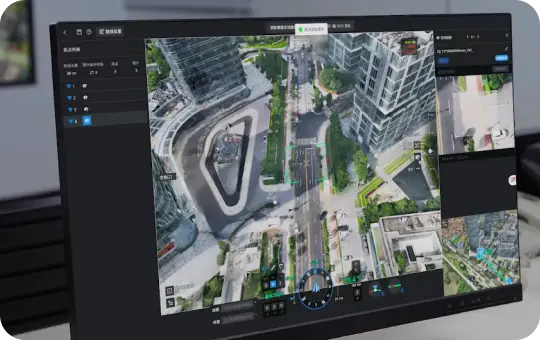

- Missionsplanung für DJI Dock
- Missionen für Dock-Drohnen planen und manuell oder nach Zeitplan wiederkehrend ausführen.
- Dokumentation von Dock-Flügen
- Dock-Flüge werden automatisch im Flugbuch erfasst, Medien gespeichert und die Livestream-Qualität angezeigt.
- Erweiterter Dock-Betrieb
- Umfassend ausgebautes Handling: Höhenbegrenzungen, erweiterte Pre-Flight-Prüfungen und Sicherheitsmechanismen für zuverlässigen Betrieb.
DJI Enterprise Integration

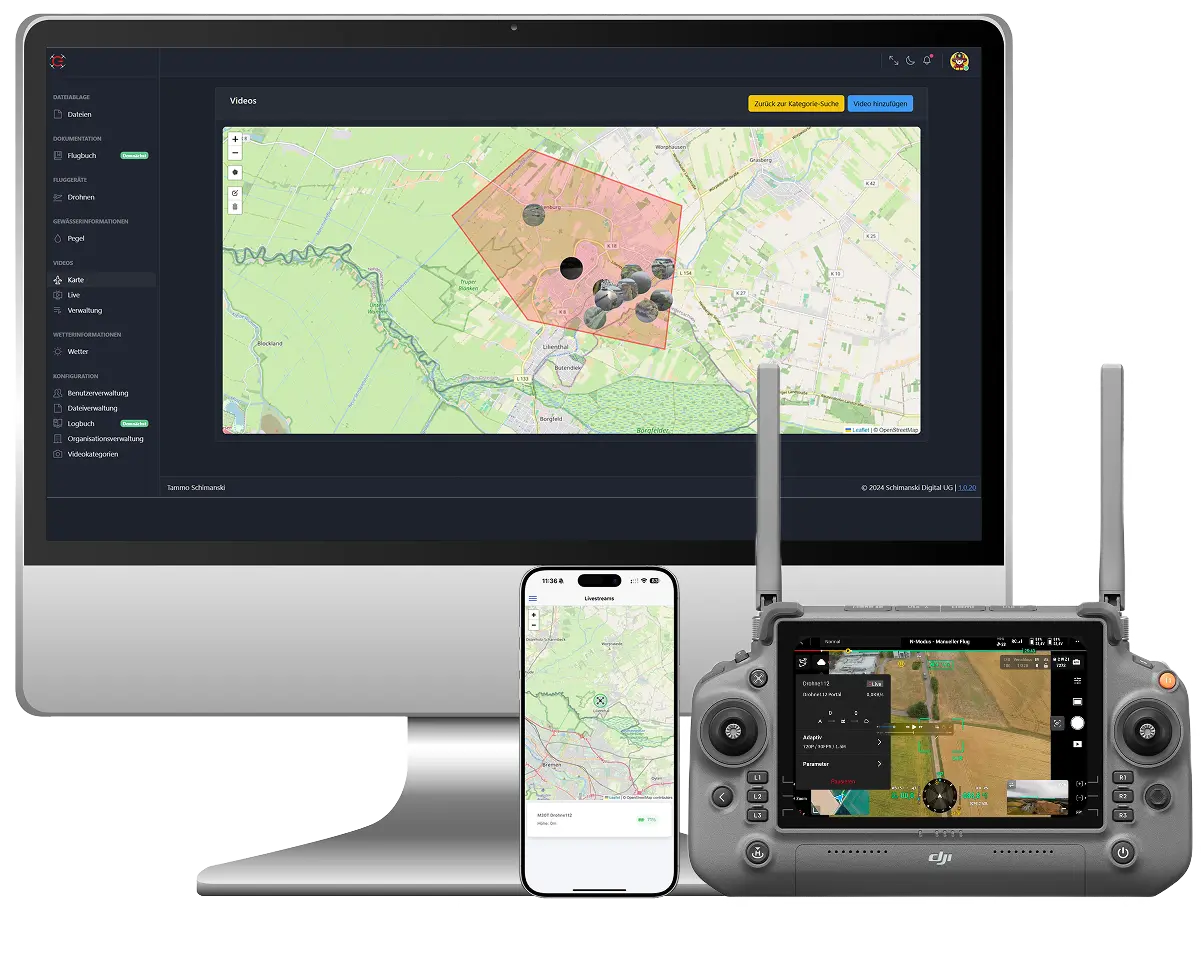

Mit der BOS-Cloud lassen sich DJI Enterprise Drohnen und Dock-Systeme zentral verwalten – von der Missionsplanung und Live-Übertragung bis zur Dokumentation und Wartung.
BOS-Cloud auf einen Blick
- Dashboard — zentrale Übersicht & Aktivitäten.
- Wetter — Wetterdaten zur Flugbewertung.
- Dateien — zentrale Dateiablage der Organisation.
- Checklisten — standardisierte Abläufe.
- Einsätze — alle Daten je Einsatz gebündelt.
- Flugbuch — automatische Flugdokumentation.
- Gerätewart — Geräte, Akkus & Wartung.
- MissionsplanungBeta — Wegpunkt- & Dock-Missionen.
- Karte — Lagebild: Positionen, Routen, POIs.
- Live — aktive Drohnen-Livestreams.
- Streams — mehrere Streams parallel.
- Verwaltung — Fotos, Videos & Thermalbilder.
- Benutzer & Rechte — Rollen & Zugriffsrechte.
- Drohnen — verbundene Drohnen.
- Dateiverwaltung — Administration der Ablage.
- Einstellungen — zentrale Konfiguration.
- Lizenzverwaltung — Lizenzen & Funktionsumfang.
- Logbuch — Systemaktivitäten.
Mehrere Drohnen und Teams organisationsübergreifend koordinieren — mit gemeinsamer Lagekarte und Lageverlauf.
Eine Dock, viele Einsatzwelten
Feuerwehr & Katastrophenschutz
- Lageerkundung
- Verkehrsunfälle
- Vegetationsbrände
- Hochwasser
- Personensuche
- Einsatzführung
KRITIS
- Ereignisprüfung
- Anlagenkontrolle
- Perimeterschutz
- schnelle Ferninspektion
Werkfeuerwehr & Industrie
- Gefahrenlagen

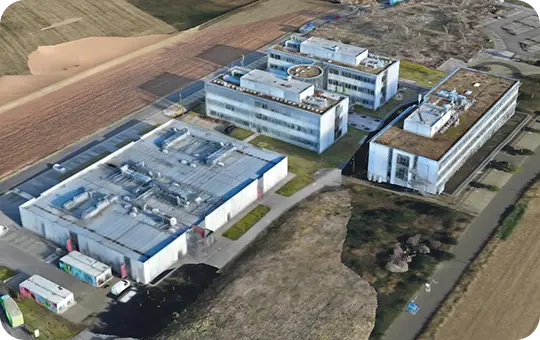

- große Industrieareale
- Werksicherheit
- thermische Auffälligkeiten
Infrastruktur & Verkehr
- Autobahnen
- Bahntrassen
- Energieinfrastruktur
- Baustellen
Spezifikationen
Einsatzradius
Eine Dock deckt den Umkreis ab, in dem Kräfte sonst erst anfahren müssten.
Laden von 15 auf 95 %
Zwischen zwei Einsätzen ist die Drohne wieder bereit – ohne Akkuwechsel von Hand.
Wettergeschützt
Regen, Staub und Wind bis 12 m/s bei der Landung sind kein Ausschlusskriterium.
Klimatisiert
Kompressor-Klimaanlage und Akkuheizung halten Drohne und Akkus im Betriebsfenster.

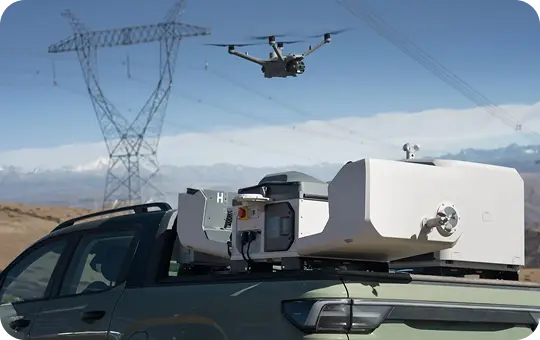

Fahrzeugbetrieb
Mit der Fahrzeughalterung fährt die Dock mit – zum Lagezentrum bei Großveranstaltungen oder ins Suchgebiet.
Fernbetrieb
Missionsplanung, Freigabe und Livebild in der BOS-Cloud imEinsatz – alternativ über DJI FlightHub 2. Der Standort bleibt unbesetzt.
Integrierte Basisstation

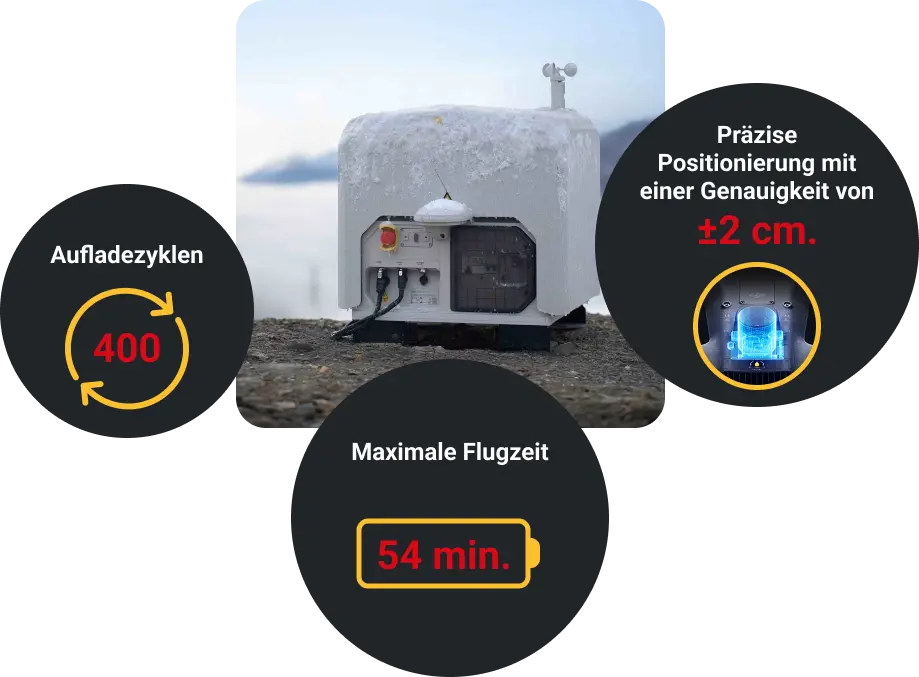

Zentimetergenaue Positionierung für Start, Route und Landung in der Dock.
Einsatzbereit
Reserveakku für über vier Stunden, Umgebungssensoren und Überwachungskameras – die Dock meldet selbst, wenn etwas nicht stimmt.
Alle technischen Daten28 Werte
- Fluggerät
- DJI Matrice 4TD
- Max. Flugzeit
- 54 Minuten
- Max. Schwebezeit
- 47 Minuten
- Max. Einsatzradius
- 10 km
- Max. Flugdistanz
- 43 km
- Fluggeschwindigkeit
- 15 m/s (Normalmodus)
- Max. Windwiderstand
- 12 m/s
- Max. Abfluggewicht
- 2.090 g
- Max. Starthöhe
- 6.500 m
- Ladezeit
- 27 Minuten (15 % auf 95 %)
- Gewicht Dock
- 55 kg ohne Fluggerät
- Abmessungen geschlossen
- 640 × 745 × 770 mm
- Abmessungen geöffnet
- 1.760 × 745 × 485 mm
- Schutzart
- IP56
- Betriebstemperatur
- −30 °C bis 50 °C
- Max. Wind bei Landung
- 12 m/s
- Max. Betriebshöhe Dock
- 4.500 m
- Unterstützte Fluggeräte
- 1
- Stromversorgung
- 100–240 V AC, max. 800 W
- Reserveakku
- über 4 Stunden Überbrückung
- Klimatisierung
- Kompressor-Klimaanlage
- Umgebungssensoren
- Wind, Regen, Temperatur, Wasserimmersion
- Überwachungskameras
- innen und außen, je 1.920 × 1.080 px, 151°
- RTK-Basisstation
- GPS, BeiDou, GLONASS, Galileo, QZSS
- Blitzschutz
- 20 kA (Strom), 10 kA (Ethernet)
- Netzwerk-Anschluss
- Ethernet 10/100/1.000 MBit/s
- Mobilfunk
- 4G über DJI Mobilfunk-Dongle 2 (separat erhältlich)
- Fahrzeughalterung
- −30 °C bis 50 °C, IP55
Weitere Einsatzszenarien für BOS
Streckenflüge außerhalb der Sichtweite (BVLOS)
Vordefinierte Routen entlang von Autobahnkilometrierung oder Trassen, geflogen ohne Sichtkontakt vom Standort aus.
- Verkehrsmanagement
- Bahntrassen
- Hochwasserlagen
Multi-Dock und Dock-Hopping
Mehrere Dock-Standorte, zwischen denen eine Drohne automatisiert wechselt – auf Basis der Streckenflüge oben, aber mit mehreren Start- und Landepunkten, sodass längere Korridore und größere Gebiete abgedeckt werden.
- Autobahnen
- Energieinfrastruktur
- große Landkreise
- Industrieareale
- KRITIS
