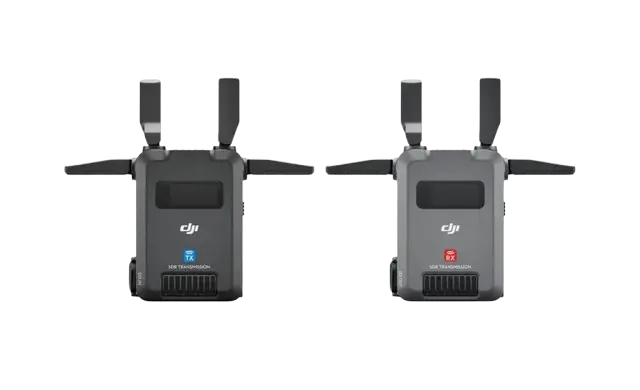

DJI SDR Transmission - Grenzenloses Potenzial

SDR vs. Wi-Fi

Kilometerweite Übertragung, robuste Durchdringung

DJI SDR Transmission hat eine Reichweite von bis zu 3 km und eignet sich für weiträumige, dynamische Filmszenarien. Mit herausragender Durchdringungsfähigkeit erfüllt es die Anforderungen zur Live-Feed-Überwachung vor Ort in vielfältigen komplexen Szenarien.

20 Mbit/s hohe Bitrate, 1080p FHD Bildqualität

DJI SDR Transmission unterstützt 1080p/60fps Live-Feeds mit einer hohen Bitrate von bis zu 20 Mbit/s, was eine reibungslose Überwachung und Kooperation gewährleistet.

Nahtloser automatischer Frequenzwechsel

DJI SDR Transmission unterstützt das automatische Wechseln zwischen den Frequenzbändern 2,4 GHz, 5,8 GHz und DFS. Bei Interferenzen kann es automatisch auf den optimalen Kanal umschalten und so mühelos komplexe Umgebungsbedingungen bewältigen.

Unbegrenzte Anzahl von Empfängern

Im Broadcast-Modus kann jeder Sender mit einer unbegrenzten Anzahl von Empfängern verbunden werden, sodass eine hochwertige Überwachung für mehrere Mitarbeiter möglich ist und die unabhängigen Überwachungsanforderungen verschiedener professioneller Rollen erfüllt werden.

Zusatzfunktionen

35 Millisekunden, Übertragung mit niedriger Latenz

Die minimale Latenzzeit von nur 35 ms gewährleistet eine reibungslose Überwachung und effiziente Kooperation.

Metadatenübertragung für professionelle Anwendungsbereiche

DJI SDR Transmission unterstützt die Übertragung von Metadaten von gängigen Kinokameras wie ARRI und RED über SDI. Dies ermöglicht Regisseuren, Kameraleuten und DIT-Teams einen schnellen Zugriff auf detaillierte Drehinformationen in Echtzeit.

Kommunizieren mit Sprachanruf

DJI SDR Transmission ermöglicht eine direkte Kommunikation in Echtzeit zwischen Empfänger und Sender, sodass jederzeit nahtlose Gespräche zwischen Kameramann und Regisseur oder Auftraggeber möglich sind.

Agile und innovative Überwachung

Kompakt, leicht und tragbar

Dank der leichten Bauweise und der faltbaren Antennen zur einfachen Aufbewahrung wiegt ein einzelner Sender oder Empfänger ca. 145 g. Dies gewährleistet nicht nur die Tragbarkeit, sondern unterstützt auch verschiedene Montagemethoden, die den unterschiedlichsten Anforderungen am Einsatzort gerecht werden.

Innovativer USB-C-Anschluss, vielfältige Überwachungsmethoden

DJI SDR Transmission unterstützt mehrere Überwachungsmethoden und kann drei SDR-Signale und zwei Wi-Fi-Signale gleichzeitig ausgeben. Der Empfänger kann über SDI/HDMI an Monitore ausgegeben werden. Außerdem kann der Sender über Wi-Fi direkt mit Smartphones oder Tablets verbunden werden und bietet so eine kosteneffiziente Zweikanal-Überwachung, ohne dass ein Empfänger erforderlich ist.

Darüber hinaus führt DJI SDR Transmission auch eine Überwachungsmethode für den USB-C-Ausgang ein, die Stabilität mit Komfort verbindet. Empfänger für eine reibungslose und stabile Überwachung mit einem Smartphone oder Tablet verbunden werden.

Neu aktualisierte DJI Ronin App

Umschaltung des Kamera-Index

Wenn DJI SDR Transmission mit der DJI Ronin App im Broadcast-Modus verbunden ist, kann man innerhalb der App nahtlos zwischen den Kamera-Indexen wechseln und so den Überwachungsbedarf für verschiedene Kameraansichten erfüllen.

Lokale Aufnahme und Wiedergabe

Die App unterstützt lokale Aufnahmen, und aufgenommene Inhalte können auf der Wiedergabeseite überprüft werden.

Mehrere Überwachungsoptionen

Unterstützende Features

Steuerung für die Stabilisatoren der RS Serie

Unterstützt die Funktionen Force Mobile, virtueller Joystick und GimbalNeuausrichtung.

Kanal-Einstellungen

Wenn DJI SDR Transmission mit der App im SDR Control-Modus oder im Wi-Fi-Modus verbunden ist, kann man innerhalb der App den Kanal wechseln und gleichzeitig die Kanalqualität überwachen.

Kamerasteuerung

DJI SDR Transmission unterstützt die PTP-Steuerung von Kameras, die Anzeige und Einstellung der Blende, des Verschlusses, des ISO-Werts und sogar das Auslösen der Foto- und Videoaufnahmefunktionen der Kamera über die App. Außerdem unterstützt er die CEC-Steuerung für Sony-Kameras, wodurch der Spiegel-Steuerungsmodus ins Spiel kommt.

Umfassende Lösungen für Konnektivität und Stromversorgung

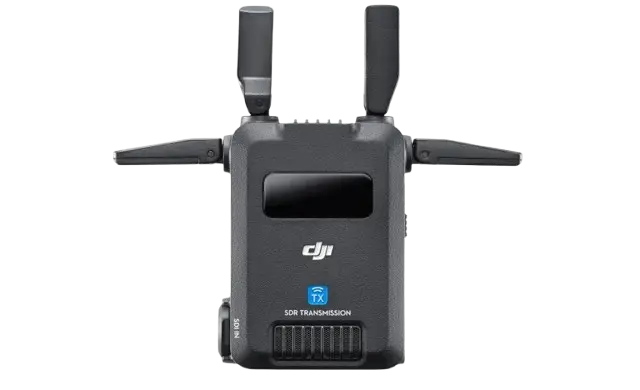

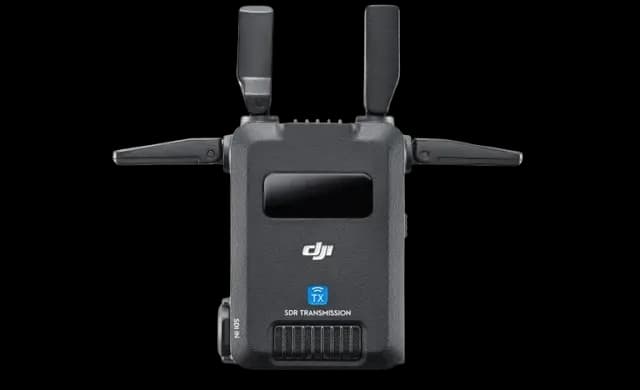

DJI SDR Transmission Anschlüsse für Sender

USB-C-Anschluss

USB-C Strom- und Gimbal-Kommunikationsanschluss

USB-C-Anschluss

USB-C-Anschluss für Firmware-Aktualisierung

3,5 mm Stereobuchse

Unterstützt One-on-One Sprachanrufe.

HDMI-Eingang

Unterstützt den Eingang von 1080p/60fps Videos.

SDI-Eingang

Unterstützt den Eingang von 1080p/60fps Videos.

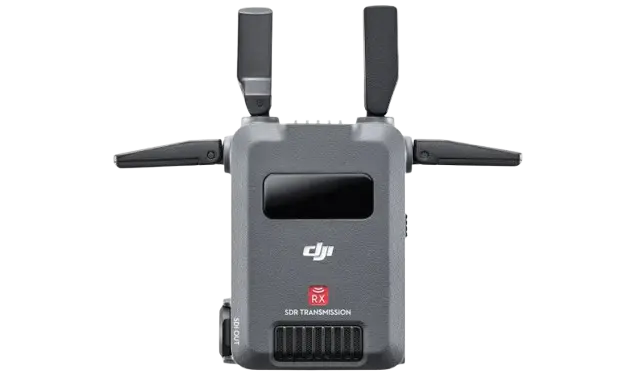

DJI SDR Transmission Anschlüsse für Empfänger

USB-C-Anschluss

USB-C-Anschluss zur Firmware-Aktualisierung und Videoausgabe

USB-C-Anschluss

USB-C-Stromanschluss

3,5 mm Stereobuchse

Unterstützt One-on-One Sprachanrufe.

HDMI-Ausgang

Unterstützt Video- und Audioausgabe mit 1080p/60fps.

SDI-Ausgang

Unterstützt Video- und Audioausgabe mit 1080p/60fps.

Vielseitige und maßgeschneiderte Optionen für die Stromversorgung

Gimbal Power

Dank der integrierten Stromversorgung kann der Sender bei Verwendung des DJI RS 4 Pro, DJI RS 4 oder DJI RS 3 Pro auf dem Gimbal montiert und direkt von diesem mit Strom versorgt werden, sodass kein separater Akku erforderlich ist.

Alternative Optionen für die Stromversorgung

Stromversorgung mit NP-F

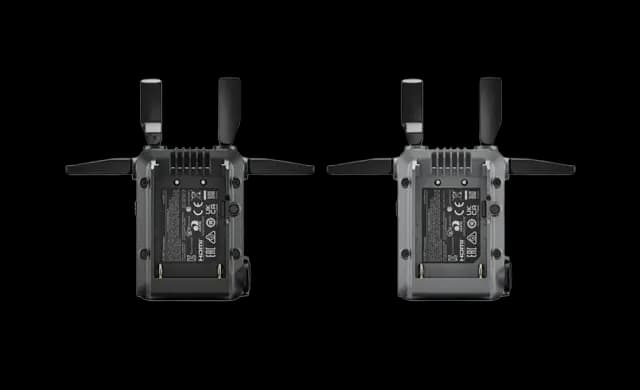

Sowohl der Sender als auch der Empfänger unterstützen NP-F Akkus nach Industriestandard, die eine Spannung von 6,8 bis 8,4 V liefern.

USB-C Stromversorgung

DJI SDR Transmission hat die Kompatibilität erweitert. Es kann über ein standardmäßiges PD-Protokoll-Ladegerät mit einem USB-C-Stromeingang mit 9 V und 2 A betrieben werden.

Allgemein

Gewicht

Ca. 145 g (inkl. Antennen)

Abmessungen

86,5 × 64 × 32 mm (L×B×H, ohne Antennen)

Anschlüsse

SDI-Eingang
HDMI-Eingang
3,5 mm Stereobuchse
USB-C-Anschluss für Firmware-Aktualisierung
USB-C Strom- und Gimbal-Kommunikationsanschluss

Betriebsfrequenz

SDR-Betriebsfrequenz
Nicht-DFS-Frequenzband:	2,4000 bis 2,4835 GHz 5,725 bis 5,850 GHz
DFS-Frequenzband:	5,470 bis 5,725 GHz 5,8 GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren. 5,600 bis 5,650 GHz wird nicht verwendet.
Wi-Fi-Betriebsfrequenz:	2,4000 bis 2,4835 GHz 5,150 bis 5,250 GHz

Strahlungsleistung (EIRP)

SDR
2,4000 bis 2,4835 GHz:	< 30 dBm (FCC) < 20 dBm (SRRC/CE/MIC)
5,470 bis 5,725 GHz:	< 30 dBm (FCC) < 23 dBm (CE/MIC)
5,725 bis 5,850 GHz:	< 30 dBm (FCC) < 14 dBm (CE) < 30 dBm (SRRC)
Wi-Fi:	2,4000 bis 2,4835 GHz < 26 dBm (FCC) < 20 dBm (SRRC/CE/MIC)
5,150 bis 5,250 GHz:	< 26 dBm (FCC) < 23 dBm (SRRC/CE/MIC)

Wi-Fi-Protokoll

802,11 b/a/g/n/ac/ax
Unterstützt 2×2 MIMO Wi-Fi

Max. Bandbreite

SDR:	20 MHz
Wi-Fi:	20 MHz

Max. Bitrate

SDR:	20 Mbit/s*
Wi-Fi:	8 Mbit/s * Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Stromverbrauch

8,2 W
Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10 Metern, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.

Stromversorgung

USB-C Stromversorgung Typ 1:	9 V, 2 A (PD-Protokoll)
USB-C Stromversorgung Typ 2:	6,8 bis 17,2 V, Gleichstrom
NP-F Akku Stromversorgungsspannung:	6,8 bis 8,4 V

Video-Eingangsformat

1080p:	23,98/24/25/29,97/30/50/59,94/60 fps
1080i:	50/50,94/60 fps (1080i ist im Übertragungsmodus nicht verfügbar).
720p:	50/59,94/60 fps

Audio-Eingangsformat

SDI integriert, HDMI integriert

Videoübertragungssystem

SDR + Wi-Fi

Latenz der Videoübertragung

SDR:	80 ms* (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige) 35 ms* (ohne Latenzzeit der Kamera und der Bildschirmanzeige)
Wi-Fi:	110 ms** *Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus. ** Gemessen bei Videoaufnahmen mit 1080p/60fps.

Videocodec

H.264

Max. Übertragungsreichweite

SDR:	3 km (FCC)* 2 km (CE/SRRC/MIC)*
Wi-Fi:	200 m * Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.
Betriebstemperatur	-10 °C bis 40 °C

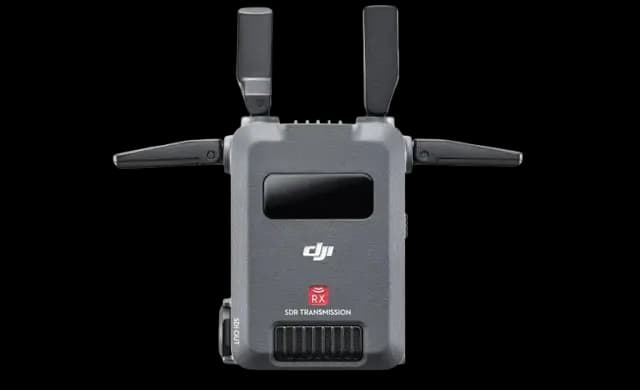

Empfänger

Gewicht

Ca. 145 g (inkl. Antennen)

Abmessungen

86,5 × 64 × 32 mm (L×B×H, ohne Antennen)

Anschlüsse

SDI-Ausgang
HDMI-Ausgang
3,5 mm Stereobuchse
USB-C-Anschluss zur Firmware-Aktualisierung und Videoausgabe
USB-C Stromanschluss

Betriebsfrequenz

SDR Betriebsfrequenz
Nicht-DFS-Frequenzband:	2,4000 bis 2,4835 GHz 5,725 bis 5,850 GHz 5,8 GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren.

Strahlungsleistung (EIRP)

SDR
2,4000 bis 2,4835 GHz:	< 30 dBm (FCC) < 20 dBm (SRRC/CE/MIC)
5,725 bis 5,850 GHz:	< 30 dBm (FCC) < 14 dBm (CE) < 23 dBm (SRRC)

Max. Bandbreite

20 MHz

Max. Bitrate

20 Mbit/s
Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Stromverbrauch

8,3 W
Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10 Metern, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.

Stromversorgung

USB-C Stromversorgung Typ 1:	9 V, 2 A (PD-Protokoll)
USB-C Stromversorgung Typ 2:	6,8 bis 17,2 V, Gleichstrom
NP-F Akku Stromversorgungsspannung:	6,8 bis 8,4 V

Video-Ausgangsformat

1080p:	23,98/24/25/29,97/30/50/59,94/60 fps
1080i:	50/50,94/60 fps (1080i ist im Übertragungsmodus nicht verfügbar).
720p:	50/59,94/60 fps

Audio-Ausgangsformat

PCM

Videoübertragungssystem

SDR

Latenz der Videoübertragung

80 ms (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige)
35 ms (ohne Latenzzeit der Kamera und der Bildschirmanzeige)
Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.

Videocodec

H.264

Max. Übertragungsreichweite

3 km (FCC)
2 km (CE/SRRC/MIC)
Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Betriebstemperatur

-10 °C bis 40 °C
