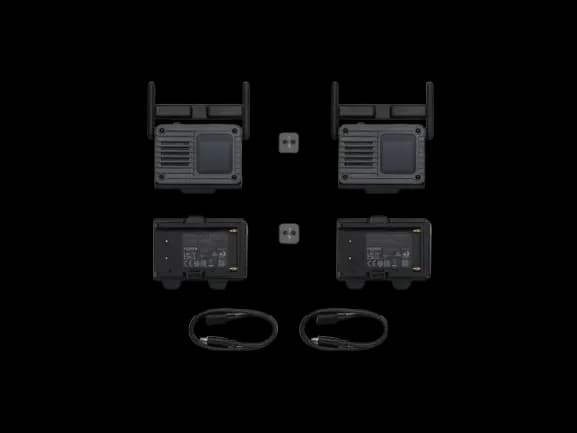

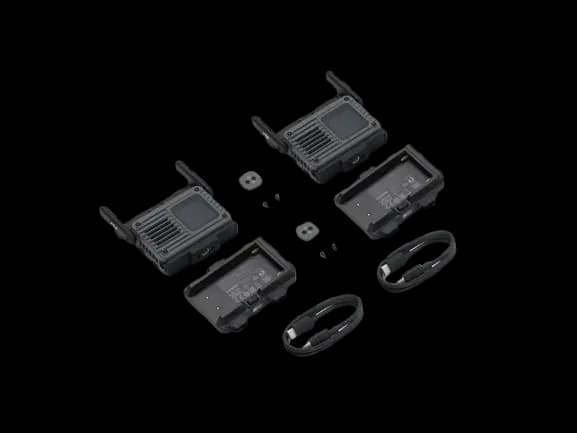

DJI SDR Transmission 2 Combo

Drahtloser Video-Transceiver für mehrere Gruppen

Kompakt, leistungsstark, alles verbunden

Bereit für komplexe Sets

DJI SDR Transmission 2 setzt auf eine weiterentwickelte SDR-Technologie mit höherer Störfestigkeit, besserer Bildqualität und größerer Reichweite. Selbst an stark frequentierten Sets liefert es eine Übertragung mit hoher Bitrate und geringer Latenz. Ein auf Senden und Empfangen umschaltbarer Sendeempfänger und die Kompatibilität mit der Ronin Serie bieten professionelle Leistung in einem kompakten und leichten Gehäuse.

• 1 Sender an 8 Empfänger mit Steuerung, Mehrgruppen-Übertragung
• Auto Channel 2.0 für nahtlose, stabile Übertragung
• Verbindungsaufbau ohne Kopplung für schnelles Wechseln der Kamera
• Sender/Empfänger umschaltbar für flexible Einrichtung
• Unterstützt Ronin Monitoring und Steuerung
• DCI 4K/60fps 10-Bit HDR Drahtlose Übertragung

Zuverlässiger für größere Sets

1 Sender an 8 Empfänger mit Steuerung, Mehrgruppen-Übertragung

1 Sender an 8 Empfänger mit Steuerung

Ein einzelner Sender versorgt bis zu acht Empfänger, die jeweils ferngesteuert werden können. Regisseure und Kameraleute erhalten eine hochauflösende Übertragung, während Bediener und Schärfeassistenten Einstellungen anpassen und die Kamera aus der Ferne steuern können.

Mehrgruppen-Übertragung

Betreibe gleichzeitig bis zu fünf Sender und 40 Empfänger. Selbst bei komplexen Setups bleibt die drahtlose Kameraübertragung stabil, ohne Abstriche bei der 4K-Bildqualität.

Auto Channel 2.0

Auto Channel 2.0 übernimmt das Kanalmanagement am Set. Bei aktiviertem Auto-Modus erkennen die Sendeempfänger einander und koordinieren die Frequenzen intelligent. Präzisere Spektrumabtastung und eine zuverlässige Konfliktdiagnose ermöglichen jedem Gerät einen nahtlosen Frequenzwechsel, wenn sich die Bedingungen ändern, und sorgen trotz Störungen für eine stabile Verbindung, selbst wenn mehrere Systeme nebeneinander betrieben werden.

SDR, weiterentwickelt

DCI-4K-Monitoring

SDR Transmission 2 überträgt DCI 4K/60 fps, 10-Bit-HDR und H.265-Video mit Bitraten von bis zu 50 MBit/s. Das Ergebnis sind detailreiche Bilder, weiche Farbübergänge und klar erkennbare helle und dunkle Bildbereiche bei gleichbleibender Bildqualität über mehrere Kameras hinweg.

Bis zu 4 km Reichweite (CE)

Die Videoübertragung reicht bis zu 4 km (CE). Von offenen Stadien bis zu dicht bewaldeten Bergregionen und bei anspruchsvollen Aufnahmen von Auto zu Auto oder mit FPV-Drohnen bleibt die Verbindung zuverlässig, genau dort, wo du sie am meisten benötigst.

Latenz von nur 35 ms

Selbst bei höherer Bildqualität bleibt die Latenz mit nur 35 ms niedrig. Dadurch reagieren Monitoring und Fernsteuerungsbefehle wie das Ziehen der Schärfe und Gimbal-Bewegungen schnell.

Flexibel konzipiert

Kompaktes Gehäuse, überzeugende Leistung

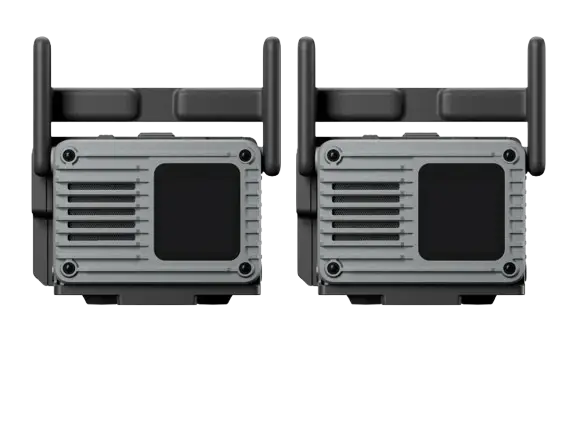

Umschaltbar zwischen Sender- und Empfängerbetrieb

Wechsle während des Betriebs zwischen Sender- und Empfängerbetrieb. Du musst das Verhältnis von Sendern zu Empfängern nicht im Voraus festlegen, sodass sich jedes Gerät flexibel an die Anforderungen des jeweiligen Drehs anpassen lässt.

Einheit mit ca. 136 g

Das Gerät verfügt über einen HDMI-Anschluss und zwei USB-C-Anschlüsse. Das leichte Gehäuse reduziert die Belastung für Handheld-Gimbals und lässt sich problemlos an einer Vielzahl von Kamera-Setups montieren.

Erweiterungsplatte

Verfügt über einen SDI-Anschluss, einen HDMI-Anschluss und vier USB-C-Anschlüsse. Unterstützt außerdem die Übertragung von Metadaten über SDI von gängigen Kinokameras wie ARRI und RED.

Sendeempfänger-Gehäuse

Für Fahrzeughalterungen und andere Außenaufnahmen bietet das Gehäuse robusten Schutz und zahlreiche Befestigungsmöglichkeiten. Damit lässt sich das Gerät sicher an einer Vielzahl von Gimbals und Rigs befestigen.

Ronin Ökosystem und mehr

Kompakte Systeme

Lässt sich nahtlos in die Gimbals der DJI RS Serie integrieren. Mit der DJI Ronin App kannst du über ein einziges Smartphone sowohl die Überwachung als auch die Steuerung übernehmen – von der kabellosen Bedienung des Gimbals bis zum Starten und Stoppen der Aufnahme.

Professionelle Produktionen

Unterstützt DJI Ronin 2 und Master Wheels. Selbst bei großen Kinokameras auf komplexen Fahrzeughalterungen oder Kran-Rigs können Bediener am Monitor bleiben und jede Bewegung präzise über die Wheels steuern.

Action-Aufnahmen

Verbinde ein Gerät der Osmo Action oder der Pocket Serie über USB-C für Sportaufnahmen, Reality-Shows und schwer zugängliche Aufnahmewinkel. Damit lässt sich auf leichte Weise eine Fernüberwachungsübertragung aus Perspektiven hinzufügen, die mit größeren Rigs nicht abgedeckt werden können.

Professionelles Monitoring und präzise Steuerung

Kamerawechsel

Kein Neustart, Scannen oder erneutes Koppeln mehr. Wechsle zwischen den Kameraübertragungen über den Sendeempfänger oder die DJI Ronin App und spare so wertvolle Zeit am Set.

Bildübertragung

Überträgt ein ultrahochauflösendes Signal mit niedriger Latenz über SDI, HDMI oder DP an professionelle Monitore, sodass mehrere Monitore dasselbe unverfälschte Bild anzeigen können.

Mobiles Bildsignal

Für die mobile Bildüberwachung verbindest du ein Smartphone oder Tablet über USB-C mit dem Empfänger und kannst das Bildsignal in der DJI Ronin App anzeigen. Eine kabelgebundene Verbindung sorgt für eine stabile Übertragung mit hoher Bitrate.

Monitoring-Hilfsfunktionen der DJI Ronin App

Die App unterstützt professionelle Bildüberwachungsfunktionen wie LUT, Histogramm, Wellenform und Falschfarben und ermöglicht so eine effizientere und präzisere Bildüberwachung.

• LUT
• Histogramm
• Wellenform
• Falschfarben

PTP/CEC-Kamerasteuerung

DJI SDR Transmission 2 unterstützt die PTP-Kamerasteuerung, sodass du Blende, Verschlusszeit und ISO-Einstellungen anzeigen und anpassen sowie über die App Fotos aufnehmen und Videoaufnahmen starten kannst. Darüber hinaus unterstützt es die CEC-Steuerung für Sony Kameras und aktiviert damit den Mirror-Control-Modus.

Steuerung der Gimbals der RS Serie

Der Sendeempfänger kann Gimbals der RS Serie kabellos über die DJI Ronin App steuern und unterstützt dabei Force Mobile, den virtuellen Joystick sowie die Zentrierung des Gimbals.

Stromversorgungslösungen

NP-F-Stromversorgung

Der Sendeempfänger unterstützt handelsübliche NP-F-Akkus mit einer Spannung von 6,8 bis 8,4 V.

USB-C-Stromversorgung

SDR Transmission 2 kann über ein Standard-Ladegerät mit PD-Pro per USB-C mit Strom versorgt werden. Der Eingang ist für 15 V/9 V und 3 A ausgelegt.

Gimbal-Stromversorgung

Dank des integrierten Stromversorgungskonzepts kann der Sendeempfänger direkt an DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 oder Master Wheels montiert und mit Strom versorgt werden, sodass kein separater Akku erforderlich ist.

Allgemein

Sendeempfänger

Gewicht Ca. 136 g (inkl. Antennen)

Abmessungen 76 × 61 × 25 mm (L × B × H, ohne Antennen und Kaltschuh-Adapter)

Anschlüsse HDMI:	Eingang/Ausgang
USB-C (oben):	PD-Stromeingang/-ausgang
USB-C (unten):	DP-Eingang/-ausgang, PD-Stromeingang/-ausgang, Geräteaktivierung und Firmware-Updates, Protokollexport, Verbindung mit der Smartphone-App sowie Verbindung mit Geräten der DJI Ronin Serie*, Osmo Action 6** und Osmo Pocket Serie**

Betriebsfrequenz Nicht-DFS-Frequenzband:	2,400 bis 2,4835 GHz 5,150 bis 5,250 GHz 5,725 bis 5,850 GHz
DFS-Frequenzband:	5,250 bis 5,350 GHz 5,470 bis 5,725 GHz
Strahlungsleistung (EIRP) 2,400 bis 2,4835 GHz:	< 20 dBm (SRRC/CE/MIC)
5,150 bis 5,250 GHz:	< 23 dBm (SRRC/CE/MIC)
5,250 bis 5,350 GHz:	< 23 dBm (SRRC/CE/MIC)
5,470 bis 5,725 GHz:	< 26 dBm (CE/MIC)
5,725 bis 5,850 GHz:	< 30 dBm (SRRC) < 14 dBm (CE)

Maximale Bandbreite 40 MHz

Maximale Kodierungsbitrate 50 MBit/s

Leistungsaufnahme Standby (keine externen Geräte angeschlossen):
Einzelner Sender:	Ca. 5,04 W
Einzelner Empfänger:	Ca. 5,31 W
1T1R-Übertragung:
Haupteinheit:	Sender ca. 8,52 W, Empfänger ca. 7,58 W
Je Einheit mit einer Erweiterungsplatte (SDI-Eingang/-ausgang):	Sender ca. 10,36 W, Empfänger ca. 8,89 W

Stromversorgung USB-C-Stromversorgungsart 1:	15 V, 3 A (PD-Protokoll *)
USB-C-Stromversorgungsart 2:	6,8 bis 17,5 V DC
NP-F-Akku-Versorgungsspannung:	6,8 bis 8,4 V

Video-Ein-/Ausgabeformate DCI 4K:	23,98/24/25/29,97/30/50/59,94/60 fps
4K UHD:	23,98/24/25/29,97/30/50/59,94/60 fps
1080p:	23,98/24/25/29,97/30/50/59,94/60 fps 1080i nur Eingang an der Haupteinheit
Eingang/Ausgang an der Erweiterungsplatte:	50/59,94/60 fps
720p:	50/59,94/60 fps

Audio-Ein-/Ausgabeformate Audio-Eingabeformat:	SDI eingebettet, HDMI eingebettet, DP eingebettet
Audio-Ausgabeformat:	16-Bit, 48 kHz, Stereo-PCM

Videoübertragungssystem SDR

Minimale Videoübertragungslatenz 35 ms

Die Latenz von Kamera und Bildschirmanzeige ist nicht enthalten. Gemessen bei der Aufnahme von Videos mit 1080p/60 fps und 4K/60 fps.

Videocodierungsformat H.265

Maximale Übertragungsreichweite 4 km (CE)

Unter kontrollierten Bedingungen mit CE-Konformität und einem Sender sowie einem Empfänger in einer offenen, ungehinderten und störungsfreien Umgebung gemessen.

Betriebstemperatur -10 °C bis 40 °C

Erweiterungsplatte

Gewicht Ca. 105 g

Abmessungen 76 × 54 × 25 mm (L × B × H, ohne Kaltschuh-Adapter)

Anschlüsse HDMI:	Eingang/Ausgang
USB-C (rechts):	Stromversorgung und Verbindung mit DJI RS 5
USB-C (unten):	Stromversorgung, Kamerasteuerung (Fotoaufnahme sowie Starten/Stoppen der Videoaufnahme) und Verbindung mit Geräten* der DJI Ronin Serie außer DJI RS 5
SDI:	Eingang/Ausgang

Stromversorgung USB-C-Stromversorgungsart 1:	15 V/9 V, 3 A (PD-Protokoll*)
USB-C-Stromversorgungsart 2:	6,8 bis 17,5 V DC

Betriebstemperatur -10 °C bis 40 °C

Sendeempfänger-Gehäuse

Gewicht Ca. 91 g

Abmessungen 124 × 110 × 49 mm (L×B×H)

Befestigung NATO-Anschluss

1/4″-20-Gewindebohrung × 2

3/8″-16-Gewindebohrung

HDMI-Kabelklemme

USB-C-Kabelklemme

Betriebstemperatur -10 °C bis 40 °C
